돔하우스

|콘크리트 돔 주택

돔하우스

“세계 최초로 개발 된 EPS 단열 콘크리트 소재와

신개념 건축방식이 만나 새로운 콘크리트 돔 주택 탄생”

EPS 단열 콘크리트를 제조한 일체형 돔 주택으로 빠른 시공과 깨끗한 마감, 미장을 한번에 해결한 새로운 건축 방식 입니다.
흡수율 15%와 벽돌에 버금가는 충격 강도는 내구성과 내화성이 요구되는 용도에 적합한 소재입니다.

위생적이고 친환경 건축물로써 변형과 확장이 용이 합니다.
EPS 단열 콘크리트 소재로 큰 폭의 에너지 절약이 가능하고 건축비용(30%)에너지 비용(50%)을 절감하는 효과가 있습니다.

콘크리트 돔 주택은

기본골조가 철근콘크리트 구조로 구성되며, 여기에 내부에 고강도 섬유메쉬 몰탈층 + 단열층 + 철근콘크리트구조체,

구조체 자체에 단열과 방수가 결합된 신개념의 혁신적인 기술이 복합된 구조 입니다.

(초단열성, 내구성, 내진성, 방수성, 방음성, 불연재)

구조

돔 주택 구조에 관한 설명입니다. (구조에 있어 매우 중요한 사항입니다.)

상단의 4번 부재 2개와 하단의 5번부재중 각각 만나는 점과 전체곡선이 형성되는 각도, 특히 5번부재의 빗금친부분의 각도(안쪽으로 휘어진 부분)는 구조와 역학에 근거한 시험을 통하여 설정된 각도입니다.(지면에 맨 먼저 설치되는 하단의 부재는 모두 동일함)

수직 벽을 만들 수 없어 만들지 않은 게 아니고(수직부분은1.15m) 지붕에 강설로 인한 하중이 걸릴 때를 고려하여 하중을 분산하고 한곳에 집중되지 않도록 과학적인 구조계산에 근거하여 부재의 각이(곡선부분) 설정된 것입니다.

자사의 돔은 보강되지 않을시 1m의 강설에 견디며, 보강시 3m의 강설에 견디도록 설계되어있습니다.

모방을 한다고 하여 숨어있는 장점까지 모방할 수는 없겠지요.

외부의 특이점


지붕을 보시면 피라미드형 하늘창이 있는데 채광은 물론이고 이분분이 강설로 인하여 하중이 걸릴 때 신속히 하늘 창 내의 더운 공기로 쌓인 눈을 4조각으로 분리함과 동시에 아래로 흘러내리게 하며 하늘창이 없는 곳은 계단식으로 되어있는 층이 있어 자연스러운 흐름을 유도합니다.

또한 창문과 출입문 위는 라운드로 구성되어있어 말할 것도 없습니다.

이와 같이 외부의 각은 여러 가지를 고려하여 구성된 만큼 강설뿐만 아니라 강력한 태풍에도 외부표면적이 바람의 흐름에 전혀 저항하지 않는 구 형태임으로 바람이나 태풍의 피해도 전혀 없으며, 요즈음 흔히 발생하는 지진에도 무너지거나 부러지거나 깨지는 현상이 없으므로 매우 안전합니다.

내부공간의 효율


돔 주택을 실지 접해 보지 않은 상태에서 깊이 생각하신 분들이라면 벽체가까이에서는 어깨와 머리가 벽체에 닿을 것 같은 생각을 해보셨을 것입니다.

그러나 그건 생각일 뿐 그렇지 않습니다.

위의 이미지처럼 실지 내부벽체가까이 서보면 성인의 어깨와 머리 부분이 신체구조상 벽체에 닿는 부분이 없으며, 벽체가 수직은 아니지만 전혀 불편함이 없이 자연스러운 벽체의 각이 형성됩니다. 이 부분은 실지 접해보시면 이해를 하실 겁니다.

가구배치


보시는 바와 같이 월드돔외의 돔은 공간 활용에 있어서 비효율적이고, 또 전체평수에서 버려지는 공간의 크기는 평수가 크면 클수록 상당합니다.

특히 소비자께서 간과하고 쉽게 넘어가는 이공간의 평수도 단가에 포함되어 공사금액을 가중시키는 것은 말할 것도 없을 것이고요.

제품성능

항목

밀도

(㎏/㎥)

열관류율

굴곡강도

압축강도

(N/㎠)

흡수량

(g/100㎤)

자기소화성

비고

기준

25 이상

0.40 이하

30 이상

12 이상

1.0 이상

3초 이내

시험데이터

30

0.14 이하

47

21

0.3

1초

항목

압축하중 ㎏

휨하중 ㎏

내화성능

비고

시험데이터

44,810 (약 44톤)

1,583 (약 1,6톤)

38

경제적 가치

  • 운반 및 설치의 용이성으로 시간 및 비용을 크게 절약
  • 25~30일의 짧은 시공기간으로 시간 및 비용절약
    (15평 기준)

자연에 가까운 건축형태

  • 과학적으로 가장 안전한 돔 구조 형태
  • 아치형 곡선과 직선의 조화로 자연스러운 아름다운 구현
  • 둥근 내부가 심리적으로 어머니의 품같은 편안함 제공

용도의 다양성

  • 8평형을 기본으로 하여 좌우로 확장가능(특허획득)
  • 다양한 평형끼리의 연결만으로 확장이 가능하여 여러가지 형태를 이룰 수 있고 효율적인 건축 가능
  • 바닥에선 1m 직선으로 올라 온 후 돔 형태를 이루어 일반 가구 및 가전제품을 배치하기가 용이하고 공간 낭비가 적어 실용면적이 넓음

외부환경에 강한 구조

  • 돔 구도체는 과학적으로 가장 안전한 구조형태로서 구조체 전체가 기둥역활을 함으로써 누를수록 강해지는 형태임
  • 압축력이 강하고 내구성이 뛰어나 적설하중에 강함
  • 어느 방향의 바람이든 예각으로 돔하우스를 비껴나가 강품지역에도 안전 (필요시 추가적인 실내 철재 골조 보강 가능)

에너지 절약

  • 최고의 단열성을 지닌 고압축 EPS 구조물의 두께가 180mm (일반 스티로폼 기준 약 2,000mm에 달하는 두께의 효과와 동일)
  • 외부온도의 영향을 받지 않고 실내온도가 배출되지 않음
  • 적은 에너지로 쾌적한 주거환경 가능
  • 기존 건축물에 비해 30~60% 이상 낸낭방 에너지 절약

친환경 소재

  • 돔 주택의 성분은 탄소와 수소만으로 이루어져 다이옥신, 포름알데히드 등 인체유해물질 발생 없음
  • 완벽한 저탄소 녹색에너지 실현
  • 환경호르몬 제로
  • 무독성 소재

장점

① 철근 콘크리트 구조체 + 단열 + 방수 = 일체형

② 돔 벽체 두께는 200mm

③ 처마가 있어 미려하며, 빗물이 벽체를 타고 흐르지 않음

④ 짧은 공사기간 + 실면적의 극대화 = 공사비 절감

⑤ 건축물의 내구연한, 유지보수 경제성 높음

⑥ 단열에 관하여는 토치램프로 약10여분 가열해도 5센티 두께의 반대쪽 표면의 온도변화는 거의 없음

⑦ 방수의 기능은 일반적인 방수처럼 표면만의 방수가 아니고 구조체 및 내부 단면도 방수됨

⑧ 건물의 내구성과 가치상승(금융기관의 감정가 높음-대규모 단지개발 가능)

⑨ 좌우 확장 연결과 모양의 변경 및 창문, 출입문 등을 원하는 위치에 설치 가능함

⑩ 건물의 내부 높이가 3400 이므로  다른 공정 없이 복층 설치가능

건축방식

공장에서 생성된 자체기술의 외벽체를 레고 블럭처럼 결합하는 것으로 건축이 시작됩니다.

이후 추가적인 후공정과 실내외 인테리어 마감으로 완성합니다.

건축공사과정의 현장작업이 줄어들기 때문에 시공과정이 짧고, 현장에서 발생되는 시공상의 많은 문제가 없어지므로 안정적이고 신뢰도가 높은 공사품질이 가능합니다.

시공순서


콘크리트 돔 주택은 독특한 형상으로 인해 외형이 다른 건축물과 차별화된 뿐만아니라

실내 인테리어도 다른 건축물과 다르게 독특하고 아름답게 꾸미는 것이 용이합니다.

돔 주택은 자연을 닮은 부드러운 곡선으로 이루어져있습니다.

실내 천정과 벽면이 부드럽게 연결되어 딱딱한 느낌이 없으며 어머니의 품과 같은 심리적인 안정감을 가질 수 있습니다.

또 실내에서 하늘을 볼수 있는 환경을 제공합니다.

천정채광창을 통해 겨울철에는 따스한 햇살이 실내를 비추고, 밤에는 별과 달을 볼 수 있는 낭만적인 분위기를 제공합니다.

온실돔 첨단 생산시설 구축방안

온실돔의 향후 지원사업

구분

지원사업 및 연구동향

적용가능성

비고

생산 시설 현대화

  • 비닐 하우스, 유리온실 등 시설 농업에 대한 연구활발
  • 비닐하우스 자동화 시스템 연구 활발
  • 에너지 절감 대책 연구
  • 유류비지원, 난방시스템 설치 지원

비닐하우스의 취약점을 극복한 온심돔을 지원 가능한 생산 시설로 선정할 가능성 상당함

비닐하우스는 구조적인 한계가 있고 재해에 취약함에도 불구하고 대안이 없기 때문에 취약점을 보완하기 위한 노력이 꾸준히 지속되어 왔고, 한계를 극복하기 위해 추가되는 시설 때문에 설치비용은 지속적으로 상승되는 악순환

재해방지

  • 내재해형 비닐하우스 규격 선정 및 설계도, 1시방서 작성 배포
  • 피해 복구비 지원 및 보험가입 권장

지역개발

  • 읍면 소재지 종합정비 지원
  • 신규마을 조성 및 재개발 포괄 보조금 지원 사업
  • 농촌 체험마을, 농촌 테마공원 조성 등 도농교류, 농총 정주인프라 구축을 위해 노력

온실돔 하우스와 텃밭용 온실돔의 결합으로 특색있는 테마 마을 조성 가능

기본형

  • 소형 평형을 구성하는데 적절하며, 넓은 대지에 독립된 여러동의 건물을 배치하는데 적합함
  • 게스트 하우스나 세컨 하우스, 전원주택 등에 적용 용이
  • 소형 펜션 단지 조성, 해양 펜션에 적합

통창형

  • 기본형타입에서 한쪽면을 직선형 벽체로 구성하여 출입문 또는 전면 거실창을 설치한 타입
  • 샤시창을 통해 개방감을 높이고, 데크 등을 설치하기도 함
  • 한쪽 한면을 평명형 벽체로 하여 통창을 하므로 넓고 밝은 분위기의 거실 연출이 가능함
  • 현관에 돌출 중문 설치용이
  • 15~20평형대 구성에 적절하며, 주로 단독주택이나 세컨하우스 용도에 적합

터널형

  • 기본형타입에서 곡선부를 없애고 모두 직선형 벽체로 구성한 타입
  • 실내공간 구성이 편리
  • 20평 이상의 전원주택, 단독주택, 군용막사, 상업용 등으로 적절

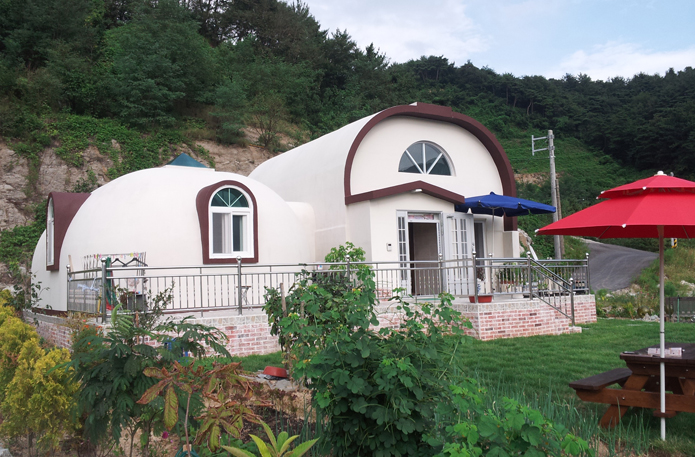

결합형

  • 기본형, 통창형, 터널형 등을 상호 결합하여 구성한 타입
  • 곡선과 직선의 결합으로 전면부에 변화를 주어 외관의 단조로움을 탈피함
  • 실내 공간이 독립되어 있어 용도별로 다양하게 이용 가능
  • 25평 이상의 단독주택, 전원주택으로 적합

복층형

  • 실내 또는 실외에 계단을 구성하여 2층으로 구현한 형태
  • 단층과 2층의 결합으로 높낮이에 변화를 주어 외관의 단조로움을 탈피함
  • 실내 공간이 독립되어 있어 용도별로 다양하게 이용 가능
  • 2세대 사용가능
  • 30평 이상의 단독주택으로 적합

온실돔

  • 온실돔의 벽체는 EPS(Expanded poly styrene)와 특수 난연재를 주요 구성요소로 고강도 섬유메쉬, 친환경모르타르, 방수제, 마감재를 덧입는 벽체로 구성합니다.
  • EPS는 제조과정상 프레온 가스를 사용하지 않고 지구온난화, 온실효과, 산성비의 원인이 되는 가스방출을 줄여 주는 친환경 자재입니다.
  • 적용분야 : 온실하우스 / 냉동창고 / 저장창고 /  버섯재배사 / 양계장 / 오리사육장 / 돼지축사 등 정온이 유지될 필요가 있거나 온도의 급격한 변화에 따른 피해가 우려되는 시설​

해양펜션

  • 6~10평의 소형 주택으로 이동가능한 주택
  • 부력을 가진 바지선 또는 부표 위에 건축
  • 낚시터, 바닷가, 저수지 등에 설치
  • 육지가 아닌 바다나 호수위에 설치하여 색다른 분위기 연출
  • 대형 바지선을 이용하여 다수동의 설치도 가능하며, 동별로 건축하여 개인 바다펜션으로 활용 용이

단지조성

  • 펜션단지, 체험학교, 기숙사 등으로 활용하면 개성있고 아늑한 분위기를 연출할 수 있어 타 건축물에 비해 인지도가 높음
  • 넓은 대지 위에 소형평형의 독립된 공간을 구성할 수 있습니다.
  • 낯선 일행과 건물을 같이 쓰는 것이 아니라 각각 독립되게 꾸며진 방을 이용하기 때문에 이용자들의 선호도가 높습니다.
  • 외형적으로 다른 건축물과 확연히 다르게 꾸며지고 아기자기한 구성이 가능합니다.
  • 여러 개의 동을 지을 수 있어 건축허가상 편리하며, 단지 조경이 수월해집니다.
